배관 기능장 작업형 시험 연습을 위한 자재 목록입니다.



배관 기능장 작업형은 11가지의 조립 유형이 공개되어 있고, 사용되는 재료는 동일합니다.

11가지 유형의 다른 점은 강관과 동관의 재단 길이가 다르고, 조립되는 형상이 다른다는 점입니다.

그 외 사용되는 부속 종류는 모두 같습니다.



개인 연습을 위해서 필요한 자재

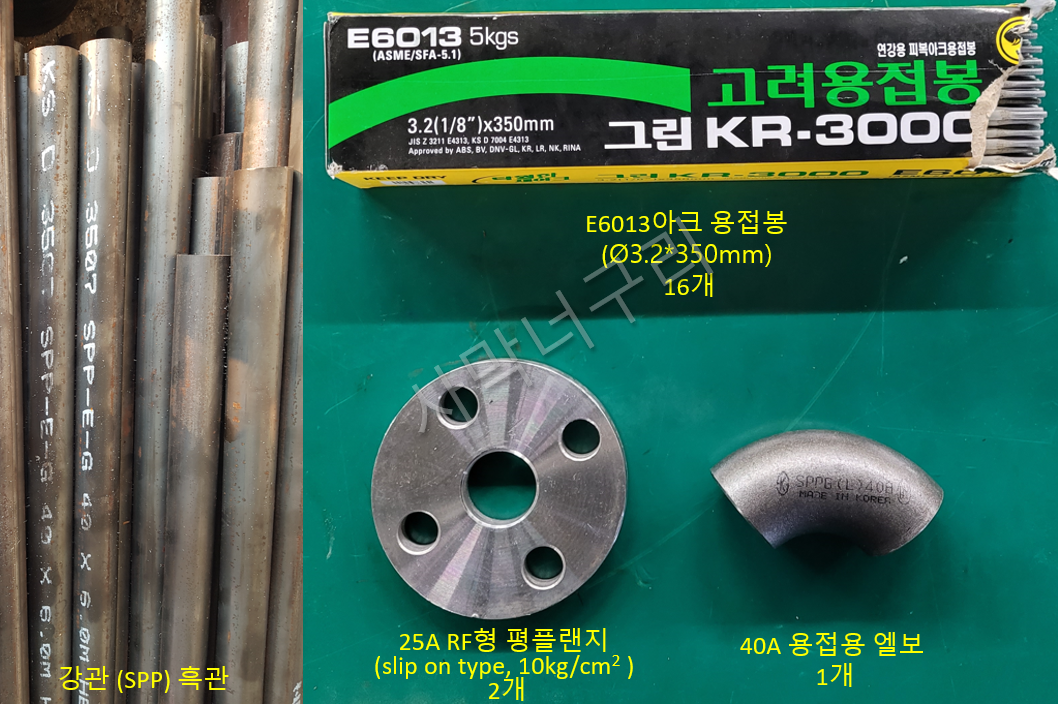

1. 강관 용접

재료 규격
강관 (SPP) 흑관 40A * 750 1
강관 (SPP) 흑관 32A * 600 1
강관 (SPP) 흑관 25A *1200 1
강관 (SPP) 흑관 20A * 1500 2
고산화티탄계 아크 용접봉 E6013 Ø3.2*350) AWS규격
E4313 (Ø3.2*350) KS(JIS)규격

고려용접봉: KR-3000
조선 용접봉: CR-13
세아 용접봉: SM-6013F
KOBE 용접봉: RB-26

개인적으로는 KR-3000추천
16
용접용 90˚ 엘보 40A 1
플랜지 (RF형) 25A (slip on type, 10kg/cm^2) 2

강관 용접 자재

2. 동관 용접

재료 규격 수량
동관(연질, L형, 직관) 15A*1000 1
동관용 어댑터(C*M형) 황동제 15A 2
동관용 엘보 (C*C형) 동관제 15A 1
인동납 용접봉 (은납봉) Bcup-3 (Ø2.4*500) 1
플럭스 (동관 브레징용) or 붕사 200g 1

동관 용접 자재

3. PB배관

재료 규격 수량
PB관 (직관) 20A * 800 1
PB 관용 밸브소켓 (M형) 20A 2
PB 관용 엘보 20A 1
서포트 슬리브 20A 4

PB관 자재

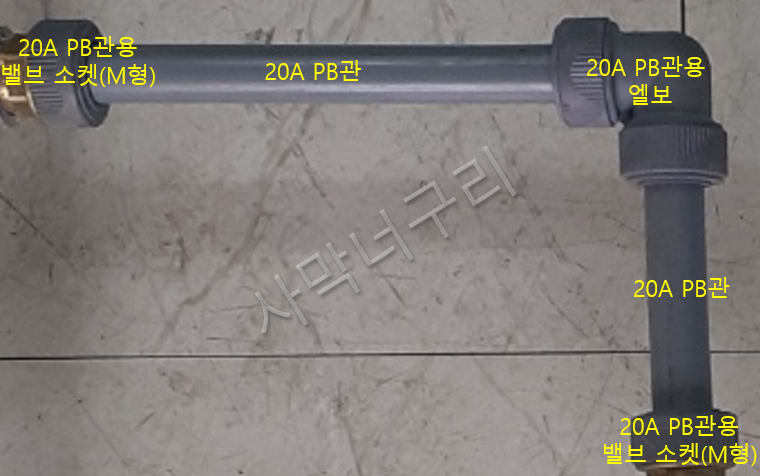

PB관 조립 형상

4. 조립용 자재

재료 규격 수량
실링 테이프 (테프론 테이프)
일반형
t0.1 * 13 * 10,000 10

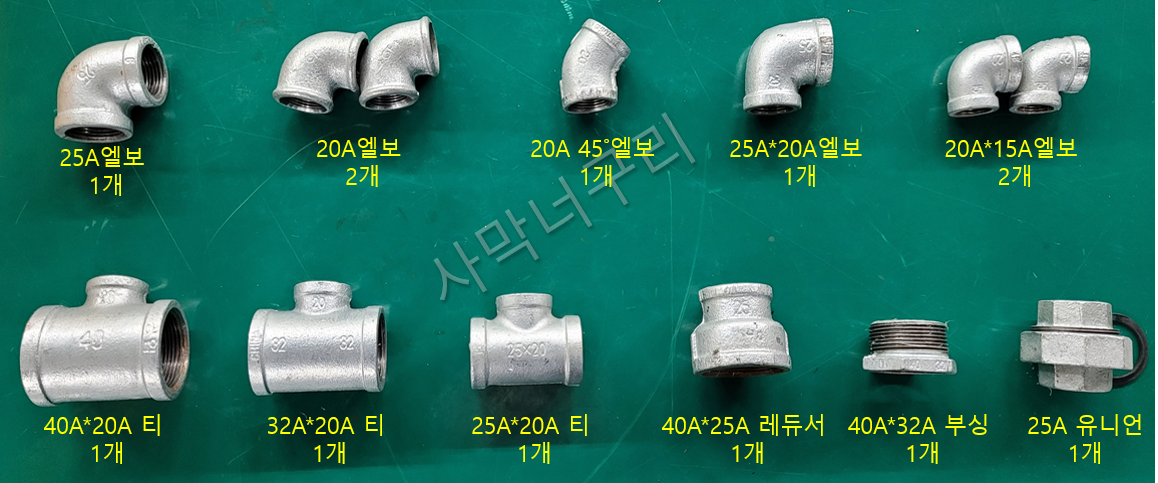

5. 강관 조립용 부속 자재

재료 규격 수량
90˚엘보 (백나사 엘보) 가단주철제(백) 25A 1
90˚엘보 (백나사 엘보) 가단주철제(백) 20A 2
45˚엘보 (백나사 엘보 45˚) 가단주철제(백) 20A 1
90˚이경엘보 (백나사 이경엘보) 가단주철제(백) 25A * 20A 1
90˚이경엘보 (백나사 이경엘보) 가단주철제(백) 20A * 15A 2
이경티 (백이경티) 가단주철제(백) 40A * 20A 1
이경티 (백이경티) 가단주철제(백) 32A * 20A 1
이경티 (백이경티) 가단주철제(백) 25A * 20A 1
레듀서 (백레듀서) 가단주철제(백) 40A * 25A 1
부싱 (백부싱) 가단주철제(백) 40A * 32A 1
유니언 (백유니언) 가단주철제(백) 25A용 (F형) 1
유니언 가스킷 (합성고무) 25A용 (t1.5mm) 1

부속 자재

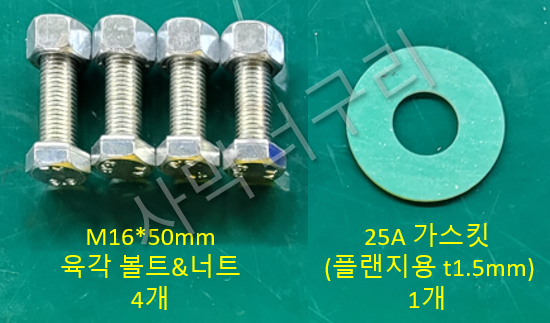

6. 플랜지 조립용 자재

재료 규격 수량
평플랜지 가스킷 (비석면재) 25A 플랜지용 (t1.5mm) 1
육각볼트&너트 M16 * 50 4



부속 자재 및 플랜지 조립용 자재는 조립 & 분해를 반복해서 사용이 가능합니다.

1가지의 조립 유형 연습 후 분해하여 다시 사용하면 됩니다.

PB관은 조립 후 재사용이 어렵습니다. (누수 가능성 높음)

굳이 배수로 준비할 필요 없음



6. 기타 - 수압테스트용

재료 구격 수량
부싱 (백부싱) 가단주철제(백) 32A * 20A 1
강관 (SPP) 흑관
레듀서 (백레듀서) 가단주철제(백) 20A * 15A 1
단니플 15A 1
플러그 (동관 접속부 막음용) 15A 2
플러그 (PB관 접속부 막음용) 20A 2

수압 테스트

동관 & PB관을 제외한 상태로 강관의 재단 및 조립 후 수압테스트를 해서 용접 상태 확인을 할 수 있습니다.



5kg/cm^2 이하에서 누수가 발생하면 실격 처리되니, 누수가 생기지 않도록 하는 것이 중요합니다.



이외에도 아크용접기, 나사절삭기, 파이프렌치 등의 공구가 필요합니다.
