에너지관리 기능장 작업형 자재 목록

에너지관리 기능장 작업형 시험 연습을 위한 자재 목록입니다.



​ 에너지관리 기능장 작업형은 9가지의 조립 유형이 공개되어 있고, 사용되는 재료의 종류는 동일합니다.



시험에는 9가지의 조립 유형 중 1가지가 출제됨으로 9개 유형 모두 만들어 보면 좋겠지요?

9가지 유형의 다른 점은 강관&동관의 재단 길이가 다르다는 점과 조립되는 형상이 다르다는 겁니다.



그 외는 사용되는 부속 종류는 모두 같습니다. ​



개인 연습을 위해서 필요한 자재 목록

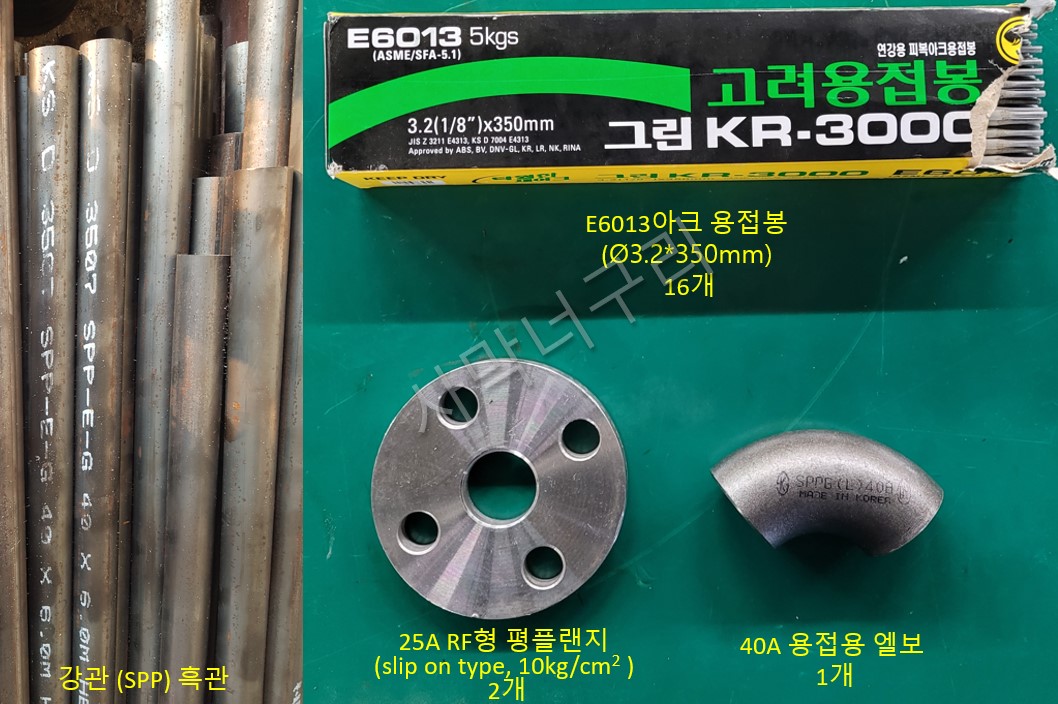

1. 강관 용접

재료	규격	수량
강관 (SPP) 흑관	40A*600mm	1
강관 (SPP) 흑관	32A*600mm	1
강관 (SPP) 흑관	25A*1200mm	1
강관 (SPP) 흑관	20A*1000mm	2
고산화티탄계 아크 용접봉	E6013 (Ø3.2*350) AWS규격 E4313 (Ø3.2*350) KS(JIS)규격 고려용접봉: KR-3000 조선 용접봉: CR-13 세아 용접봉: SM-6013F KOBE 용접봉: RB-26 개인적으로는 KR-3000추천	16
용접용 90˚ 엘보	40A	1
평플랜지 (RF형)	25A (slip on type, 10kg/cm^2)	2

강관 용접용 자재

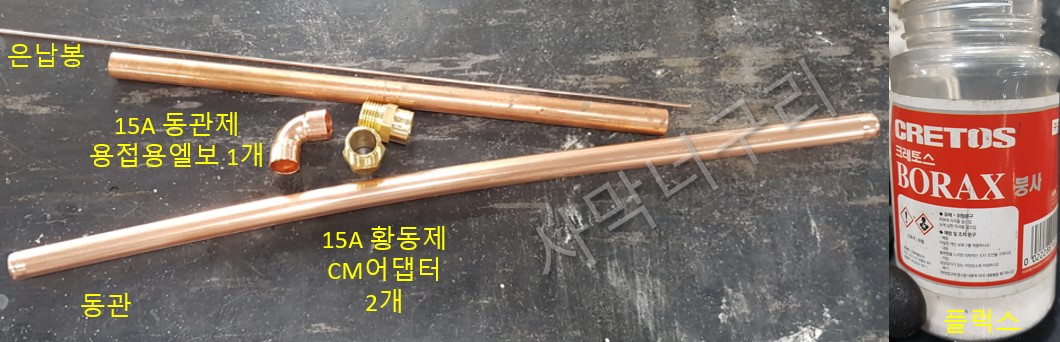

2. 동관 용접

재료명	규격	수량
동관(연질, L형, 직관)	15A*900	1
동관용 어댑터(C*M형)	황동제 15A	2
동관용 엘보 (C*C형)	동관제 15A	1
인동납 용접봉 (은납봉)	Bcup-3 (Ø2.4*500)	1
플럭스 (동관 브레징용) or 붕사	200g	1

동관 용접용 자재



3. 조립용 자재

재료명	규격	수량
실링 테이프 (테프론 테이프) 일반형	t0.1*13*10,000	10

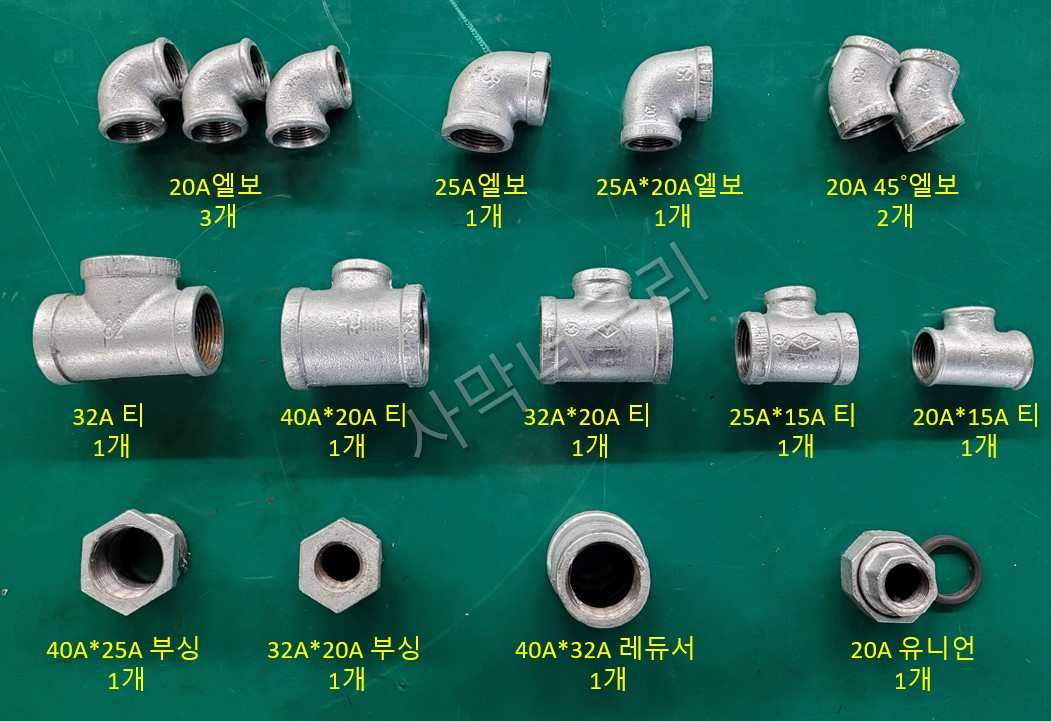

4. 강관 조립용 부속 자재

재료명	규격	수량
90˚엘보 (백나사 엘보)	가단주철제(백) 20A	3
90˚엘보 (백나사 엘보)	가단주철제(백) 25A	1
90˚이경엘보 (백나사 이격엘보)	가단주철제(백) 25A*20A	1
45˚엘보 (백나사 엘보 45˚ )	가단주철제(백) 20A	2
티 (백티)	가단주철제(백) 32A	1
이경티 (백이경티)	가단주철제(백) 40A*20A	1
이경티 (백이경티)	가단주철제(백) 32A*20A	1
이경티 (백이경티)	가단주철제(백) 25A*15A	1
이경티 (백이경티)	가단주철제(백) 20A*15A	1
부싱 (백부싱)	가단주철제(백) 40A*25A	1
부싱 (백부싱)	가단주철제(백) 32A*20A	1
레듀서 (백레듀서)	가단주철제(백) 40A*32A	1
유니언 (백유니언)	가단주철제(백) 20A용 (F형)	1
유니언 가스킷 (재질: 합성고무)	20A용 (t1.5mm)	1

부속 자재

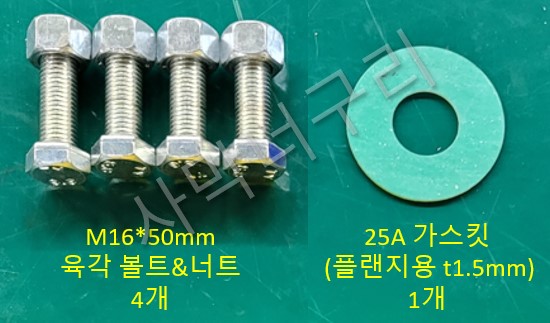

5. 플랜지 조립용 자재

재료명	규격	수량
평플랜지 가스킷(비석면제)	25A 프랜지용(t 1.5mm)	1
육각볼트&너트	M16*50	4

플랜지 조립용 자재



부속 자재 및 플랜지 조립용 자재는 조립후 분해하여 반복 사용이 가능합니다.

1가지의 조립 유형 연습후 분해하여 다시 사용하면 됩니다.

굳이 배수로 준비할 필요가 없습니다.

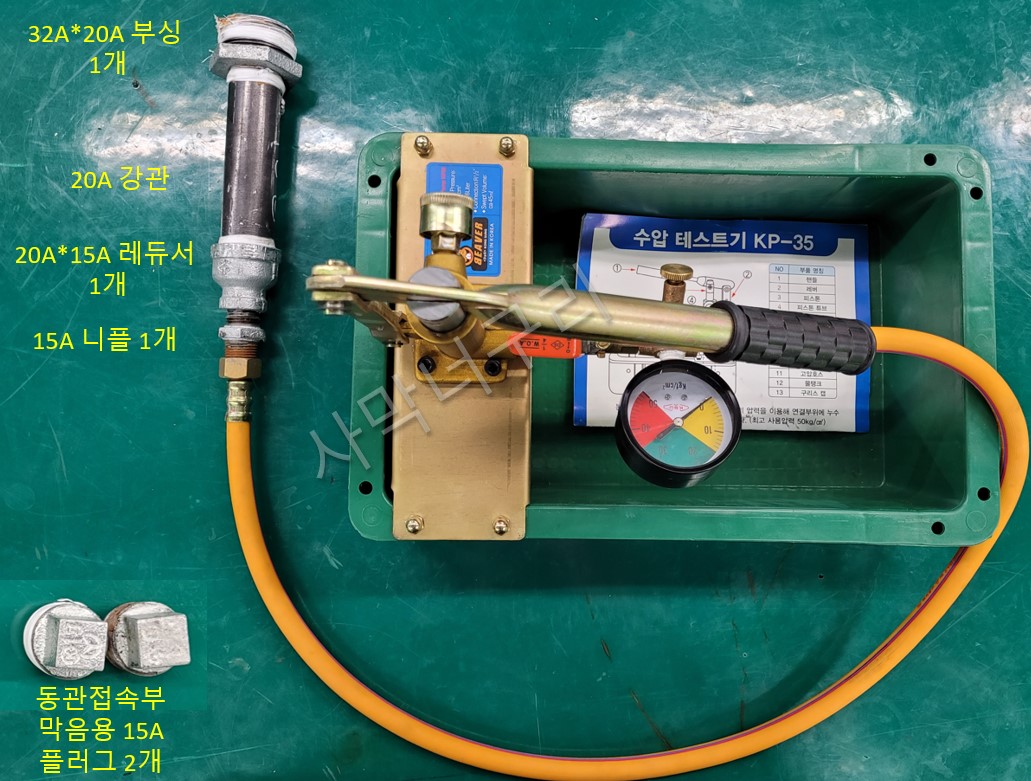

6.기타 - 수압테스트용

재료명	규격	수량
부싱 (백부싱)	가단주철제(백) 32A*20A	1
강관 (SPP) 흑관
레듀서 (백레듀서)	가단주철제(백) 20A*15A	1
단니플	15A	1
플러그(동관접속부 막음용)	15A	2



연습을 할 때 동관을 제외한 상태로 강관의 제단 및 조립 후 수압테스트를 해서 용접 상태 확인을 할 수 있습니다.



5kg/cm^2이하에서 누수가 발생하면 실격 처리됨으로 누수가 생기지 않도록 하는 것이 중요합니다.



이외에도 아크용접기, 나사절삭기, 파이프렌치 등의 공구가 필요합니다.
