수공구 중에서 많이 사용되는 스패너(spanner)의 규격을 정리해 봅니다.
스패너는 육각볼트&육각너트를 죄거나 풀 때 사용하는 대표적인 수공구입니다.
mm 규격과 inch 규격이 있는데 우리나라에서는 mm를 많이 사용합니다.
스패너에는 크기별로 숫자가 적혀 있는데 이 숫자가 볼트 머리의 넓은 면의 폭과 같습니다.
보통 볼트 규격(사이즈)을 M5, M6,..., M30으로 표시하는데 여기의 숫자와는 다르니 주의해야 합니다.

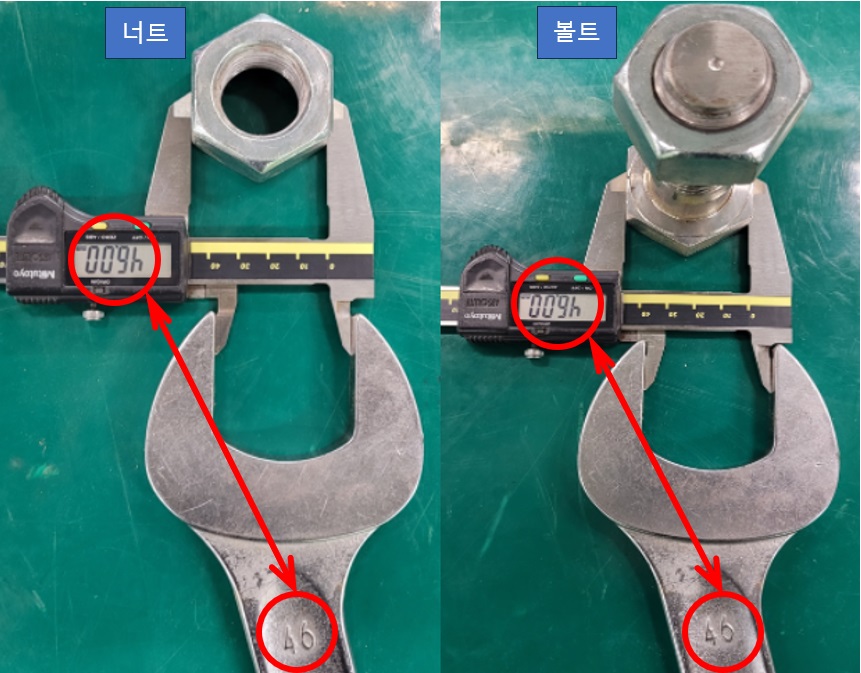

< M30볼트의 크기 vs 스패너에 적혀있는 숫자 >
| 육각 볼트&너트 규격 |
스패너 규격 (벌어짐 크기, mm) |
| M4 | 7 |
| M5 | 8 |
| M6 | 10 |
| M8 | 13 |
| M10 | 17 |
| M12 | 19 |
| M14 | 22 |
| M16 | 24 |
| M18 | 27 |
| M20 | 30 |
| M22 | 32 |
| M24 | 36 |
| M27 | 41 |
| M30 | 46 |
| M33 | 50 |
| M36 | 55 |
| M42 | 65 |
| M48 | 75 |
